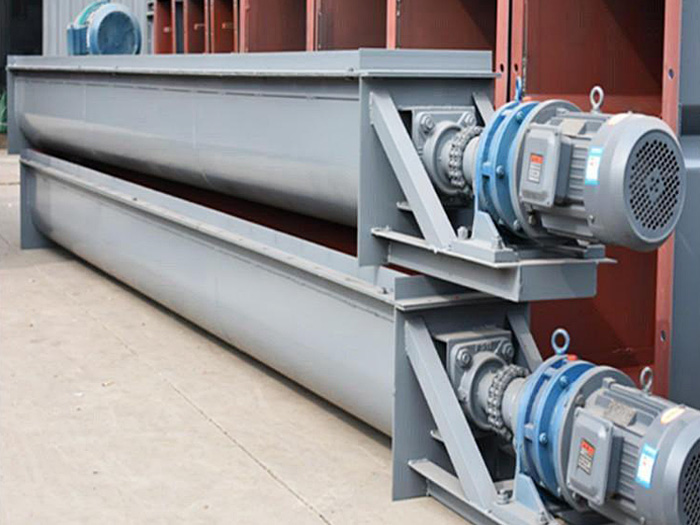

【產品介紹】
無軸螺旋輸送機與傳統有軸螺旋輸送機相比，由于采用了無中心軸設計，利用具有相應柔性的整體鋼制螺旋推送物料,因而具有以下突出優點：抗纏繞性強。無中心軸干擾,對于輸送帶狀、易纏繞物料有特殊性。
WLS型系列無軸螺旋輸送機用于污水處理廠輸送中細格柵其柵條凈距50mm的除污機柵渣和壓濾機泥餅等物料。 環保性能好。采用全封閉輸送和易清洗的螺旋表面，可確保環境衛生和所送物料不受污染、不泄漏。 扭距大、能耗低。由于螺旋無軸，物料不易堵塞，排料口不堵塞，因而可以較低速度運轉，平穩傳動，降低能耗。扭距可達4000N/m。輸送量大。輸送量是相同直徑傳統有軸螺旋輸送機的1.5倍。輸送距離長。單機輸送長度可達60米。并可根據用戶需要，采用多級串聯式安裝，過長距離輸送物料。能機動工作。

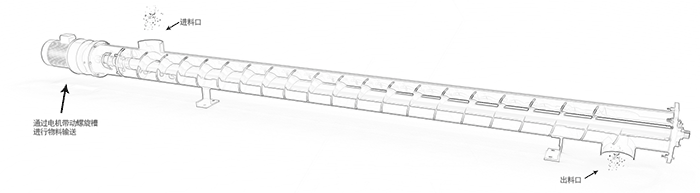

【工作原理】
借助電機的和軸承鏈接管內軸承以及葉片進行旋轉，在進料口處將物料投入螺旋管內，管內的軸承帶動葉片推動物料向出料口移動，一直達到出料口處并將其物料排出體外或排入配套設備中，從而完成物料的輸送。
【應用范圍】

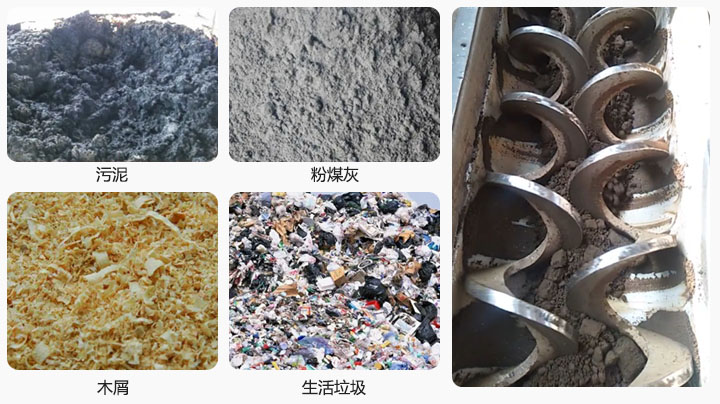

無軸螺旋輸送機具有結構簡單,制做成本低,密封性強、操作安全方便等優點,中間可多點裝、卸料.廣泛用于化工、 建材、冶金、糧食等部門,在傾角β< 20 °的情況下,輸 送粘度不大、不易變質、不蝗結塊的粉狀、顆粒狀和小塊物料。

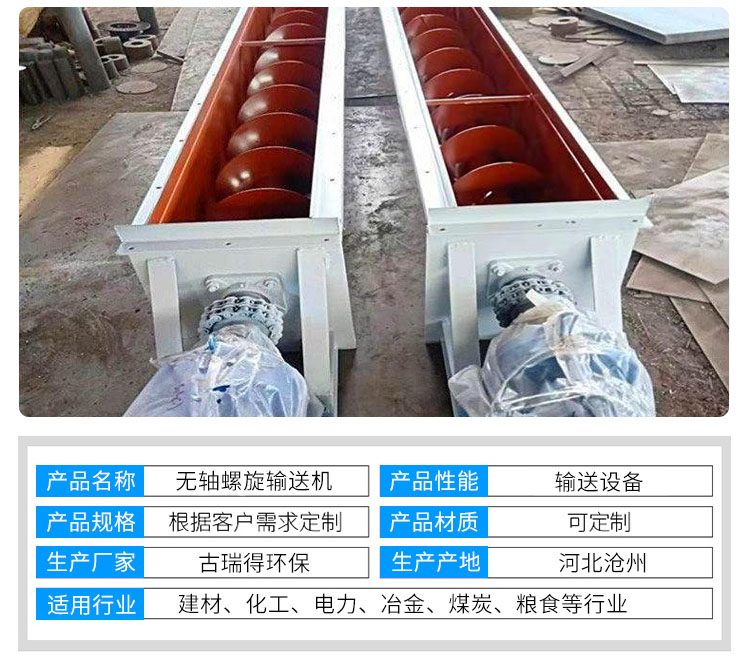

【組成部分】

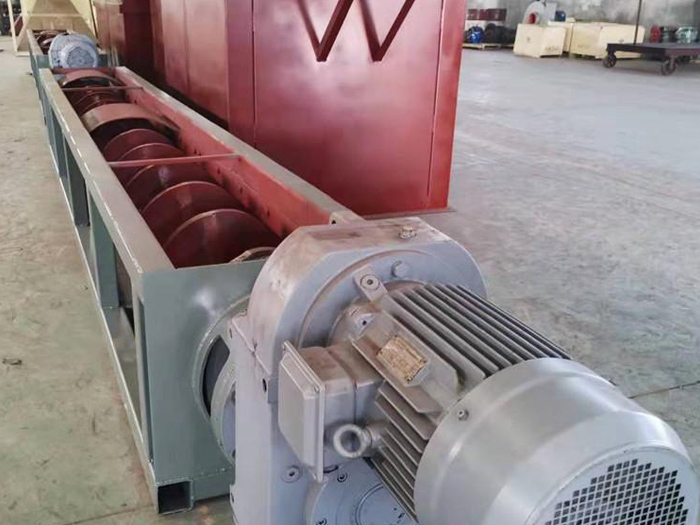

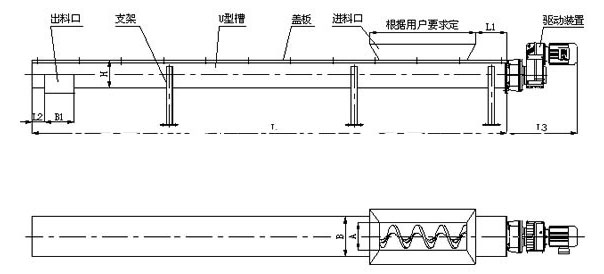

無軸螺旋輸送機主要由驅動裝置、頭部裝配、機殼、無軸螺旋體、槽體襯板、進料口、出料口、機蓋（需要時）、底座等組成。
驅動裝置：采用擺線針輪輪減速機或軸裝式硬齒面齒輪減速機，設計時應盡可能將驅動裝置設在出料口端，使螺旋體在運轉時處在受拉狀態。
頭部裝配：有推力軸承，可承受輸送物料時產生的軸向力。
機殼：機殼為U型或O型，上部加防雨型機蓋，材質有不銹鋼或碳鋼或玻璃鋼。
無軸螺旋體：材質為不銹鋼或碳鋼。
槽體襯板：材質為耐磨的塑料板或橡膠板或鑄石板等。
進、出料口：有方形和圓形兩種，一般進、出料口形式由用戶決定。
【產品特點】
1、與U型相比，管式螺旋輸送機的輸送距離更長，輸送角度更大。由于該設備采用的式整個鋼管為輸送外殼，所以具有支撐作用。
2、該設備不易出現撒料，輸送液體狀物料也不會溢出螺旋管外部。
3、該設備的整體性比好，軸承和電機，減速機等主要部件處于螺旋該外部，避免了物料對主要部件的損壞。
【規格參數】
| 名稱型號 | WLS150 | WLS200 | WLS250 | WLS300 | WLS400 | WLS500 |
| 螺旋體直徑 | 150 | 184 | 237 | 284 | 365 | 470 |
| 外殼管直徑 | 180 | 219 | 273 | 351 | 402 | 500 |
| 允許工作角度（ α ） | 0 °～ 30 ° | 0 °～ 30 ° | 0 °～ 30 ° | 0 °～ 30 ° | 0 °～ 30 ° | 0 °～ 30 ° |
| 較大輸送長度 | 12 | 13 | 16 | 18 | 22 | 25 |
| 較大輸送能力（t/h） | 2.4 | 7 | 9 | 13 | 18 | 28 |
| 電機 | 型號 | L ≤ 7 | Y90L-4 | Y100L1-4 | Y100L2-4 | Y132S-4 | Y160M-4 | Y160M-4 |
| 功率kW | 1.5 | 2.2 | 3 | 5.5 | 11 | 11 |
| 型號 | L>7 | Y100L1-4 | Y100L2-4 | Y112M-4 | Y132M-4 | Y160L-4 | Y160L-4 |
| 功率kW | 2.2 | 3 | 4 | 7.5 | 15 | 15 |
